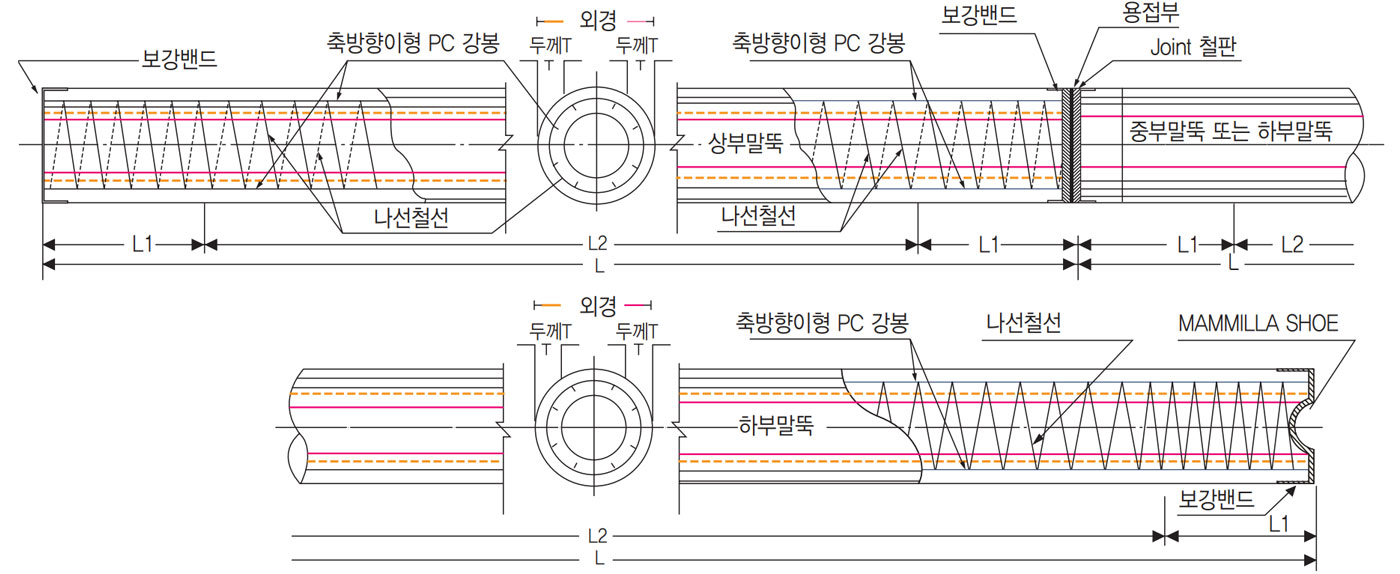

PHC PILE 성능표 및 구조도, 중량표
끊임없이 연구와 개발에 힘쓰며 정해진 공정을 철저하게 지키고 완벽한 검수로
고객에게 최고의 제품을 드리기 위해 언제나 최선을 다 하고 있습니다.
scroll
고강도 PHC PILE
외경 | 두께 | 종별 | 기준 휨 모멘트 |
콘크리트 단면적 |
환산 단면적 |
환산단면 2차 모멘트 |
환산단 면계수 |
설계 휨 모멘트 |
허용축 방향 하중 |
||
---|---|---|---|---|---|---|---|---|---|---|---|
D mm |
T mm |
균열 Mcr (tf.m) |
파괴 Mcr (tf.m) |
Ac (㎠) |
Ae (㎠) |
Ie (㎠) |
Ze (㎠) |
균열 Mcr (tf.m) |
파괴 Mcr (tf.m) |
Pa (kN) |
|
500 | 80 | A | 103 | 155 | 1,056 | 1,084 | 247,549 | 9,902 | 118,5 | 178.3 | 1,730 |
B | 147.2 | 264.9 | 1,114 | 253,900 | 10,156 | 169,3 | 304,6 | 1,780 | |||
600 | 90 | A | 166.8 | 250.2 | 1,442 | 1,480 | 496,407 | 16,547 | 191,8 | 287,7 | 2,360 |
B | 245.2 | 441.4 | 1,519 | 509,386 | 16,980 | 282,0 | 507,6 | 2,430 | |||
800 | 110 | A | 392.4 | 588.6 | 2,384 | 2,447 | 1,494,694 | 37,367 | 451,3 | 676,9 | 3,910 |
B | 539.6 | 971.2 | 2,510 | 1,534,266 | 38,357 | 620,5 | 620,5 | 4,020 |
※ 좌우로 스크롤해주세요
초고강도 PHC PILE
외경 | 두께 | 종별 | 기준 휨 모멘트 |
콘크리트 단면적 |
환산 단면적 |
환산단면 2차 모멘트 |
환산단 면계수 |
설계 휨 모멘트 |
허용축 방향 하중 |
||
---|---|---|---|---|---|---|---|---|---|---|---|
D mm |
T mm |
균열 Mcr (tf.m) |
파괴 Mcr (tf.m) |
Ac (㎠) |
Ae (㎠) |
Ie (㎠) |
Ze (㎠) |
균열 Mcr (tf.m) |
파괴 Mcr (tf.m) |
Pa (kN) |
|
500 | 80 | A | 103 | 155 | 1,056 | 1,084 | 247,549 | 9,902 | 118,5 | 178.3 | 2,540 |
600 | 90 | A | 166,8 | 250,2 | 250,2 | 1,480 | 496,407 | 16,547 | 191,8 | 287,7 | 3,470 |
※ 좌우로 스크롤해주세요
외경 | 단위중량 | 길이 및 중량(ton) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D(mm) | tonf.m | 5m | 6m | 7m | 8m | 9m | 10m | 11m | 12m | 13m | 14m | 15m | |
400 | 0.178 | 0.89 | 1.07 | 1.24 | 1.42 | 1.60 | 1.78 | 1.96 | 2.13 | 2.31 | 2.49 | 2.67 | |
500 | 0.274 | 1.37 | 1.65 | 1.92 | 2.19 | 2.47 | 2.74 | 3.02 | 3.29 | 3.57 | 3.84 | 4.11 | |
600 | 0.375 | 1.87 | 2.25 | 2.62 | 3.00 | 3.37 | 3.75 | 4.12 | 4.50 | 4.87 | 5.25 | 5.62 | |
700 | 0.490 | 2.45 | 2.94 | 3.43 | 3.92 | 4.41 | 4.90 | 5.39 | 5.88 | 6.37 | 6.86 | 7.35 | |
800 | 0.620 | 3.10 | 3.72 | 5.35 | 4.96 | 5.58 | 6.20 | 6.82 | 7.44 | 8.06 | 8.68 | 9.29 |
※ 좌우로 스크롤해주세요
바깥지름 | 허용차 | ||
---|---|---|---|
길이 | 바깥지름 | 두께 | |
D300 ~ D600 | 길이의 ±0.3(%) | +5, -2 |
+규정하지 않는다 0 |
D700 ~ D1200 | +7, -4 |
※비고

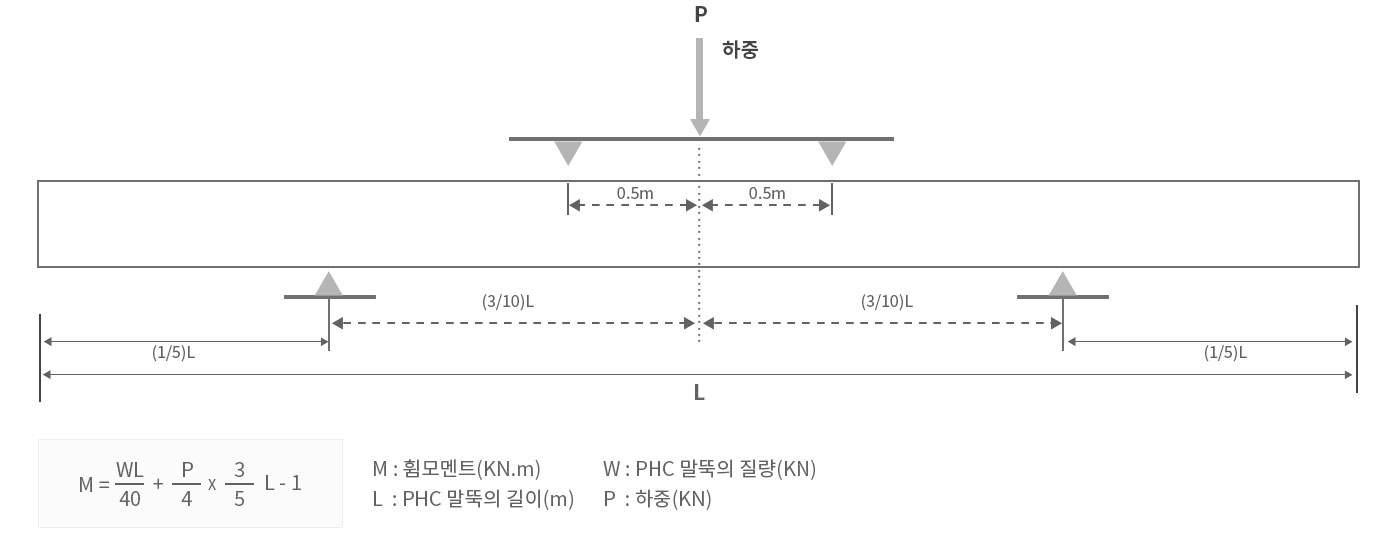

PHC 말뚝 길이의 3/5을 지간으로 하여 지지하고 지간의 중앙에 연직하중 P를 가하여 휨 모멘을 산출합니다.
